0401 48 330

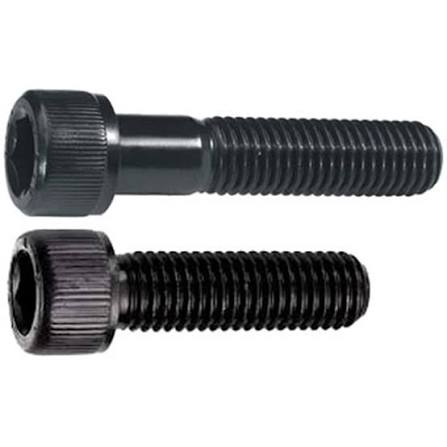

M48x330 İMBUS CIVATA DIN 912 8.8 - SYH
| Stok kodu | 0401 48 330 |
|---|---|
| Standart | DIN 912 / ISO 4762 |
| Diş çapı | M48 |
| Boy | 330 mm |
| Kalite sınıfı | 8.8 (Rm ≥ 800 N/mm²) |
| Kaplama | Siyah (fosfat / oksit) |
| Kategori | CIVATA › DIN 912 8.8 - SYH |
Fiyat için iletişim ↓
Ölçü ve adede göre fiyatlandırılır
Listenize eklediğiniz ürünler için tek seferde fiyat teklifi isteyebilirsiniz. Toplu alımda size özel iskonto uygulanır.
Ürün açıklaması
M48x330 İMBUS CIVATA DIN 912 8.8 - SYH, i̇mbus cıvata (silindir başlı alyan cıvata) sınıfında DIN 912 (ISO 4762) standardına göre üretilmiş bir bağlantı elemanıdır.
DIN 912 imbus cıvata, silindirik başı ve baş içindeki altı köşe alyan yuvasıyla dar yerlere sığan, yüksek tork uygulanabilen bir bağlantı elemanıdır. Baş çapı diş çapının 1,5 katı, baş yüksekliği diş çapına eşittir; bu sayede havşa açılmış deliğe gömülerek düz bir yüzey bırakır.
Kalite sınıfı 8.8: çekme dayanımı en az 800 N/mm², akma dayanımı yaklaşık 640 N/mm² (yüksek mukavemetli, makine ve konstrüksiyonda standart sınıf).
Siyah (fosfat / oksit) ile kaplanmıştır. Siyah kaplama, çelik yüzeyin fosfatlanıp yağlanmasıyla elde edilir. İç mekânda, yağlı ve kapalı ortamlarda kullanım için uygundur; 10.9 ve 12.9 gibi yüksek mukavemetli cıvatalarda hidrojen gevrekliği riski taşımadığı için tercih edilir. Açık havada ve nemli ortamda ek koruma ister.
Ölçüsü M48x330, diş adımı 5 mm, boyu 330 mm.
Teknik özellikler
| Stok kodu | 0401 48 330 |
|---|---|
| Standart | DIN 912 / ISO 4762 |
| Baş tipi | Silindirik baş |
| Sıkma | İç altı köşe (alyan) |
| Diş çapı | M48 |
| Boy | 330 mm |
| Diş adımı | 5 mm (normal diş) |
| Kalite sınıfı | 8.8 (Rm ≥ 800 N/mm²) |
| Kaplama | Siyah (fosfat / oksit) |
| Uygun somun | DIN 934 Cl.8 |
| Kategori | CIVATA › DIN 912 8.8 - SYH |
DIN 912 ölçü tablosu
| Ölçü | Diş adımı P | Baş çapı dk | Baş yüksekliği k | Alyan ölçüsü s | Diş boyu b |
|---|---|---|---|---|---|
| M3 | 0,5 | 5,5 | 3 | 2,5 | 18 |
| M4 | 0,7 | 7 | 4 | 3 | 20 |
| M5 | 0,8 | 8,5 | 5 | 4 | 22 |
| M6 | 1 | 10 | 6 | 5 | 24 |
| M8 | 1,25 | 13 | 8 | 6 | 28 |
| M10 | 1,5 | 16 | 10 | 8 | 32 |
| M12 | 1,75 | 18 | 12 | 10 | 36 |
| M14 | 2 | 21 | 14 | 12 | 40 |
| M16 | 2 | 24 | 16 | 14 | 44 |
| M18 | 2,5 | 27 | 18 | 14 | 48 |
| M20 | 2,5 | 30 | 20 | 17 | 52 |
| M22 | 2,5 | 33 | 22 | 17 | 56 |
| M24 | 3 | 36 | 24 | 19 | 60 |
| M27 | 3 | 40 | 27 | 19 | 66 |
| M30 | 3,5 | 45 | 30 | 22 | 72 |
| M33 | 3,5 | 50 | 33 | 24 | 78 |
| M36 | 4 | 54 | 36 | 27 | 84 |
Ölçüler mm cinsindendir.
Kullanım alanları
- Makine imalatı ve kalıp bağlantıları
- Redüktör, pompa ve hidrolik blok montajı
- Otomotiv ve tarım makineleri şasi bağlantıları
- Yüzeyden taşmaması gereken kapak ve flanş bağlantıları
Avantajları
- Alyan anahtarla dar alanda kolay sıkma
- Aynı çapta altı köşe cıvataya göre daha yüksek mukavemet sınıflarında (10.9, 12.9) bulunur
- Baş gömüldüğünde temiz ve güvenli yüzey
Sık sorulan sorular
8.8 kalite sınıfı ne anlama gelir?
İlk sayı çekme dayanımının yüzde birini (8 × 100 = 800 N/mm²), ikinci sayı akma dayanımının çekme dayanımına oranını (0,8) gösterir. 8.8 sınıfı yüksek mukavemetli, makine ve konstrüksiyonda standart sınıf olarak tanımlanır.
M48x330 İMBUS CIVATA DIN 912 8.8 - SYH hangi somunla kullanılır?
DIN 934 altı köşe somun ile kullanılır; somunun kalite sınıfı cıvatanınkine uygun seçilmelidir (8.8 cıvata için Cl.8). Titreşimli bağlantıda DIN 985 fiberli somun önerilir.
Siyah (fosfat / oksit) dış ortamda kullanılır mı?
Siyah kaplama iç mekân ve yağlı ortamlar içindir; dış ortamda galvaniz, Geomet veya paslanmaz sürüm seçilmelidir.
Fiyat ve stok bilgisini nasıl alabilirim?
Ürünü teklif listenize ekleyip tek seferde fiyat isteyebilir ya da WhatsApp üzerinden stok kodu ile sorabilirsiniz. Toplu alımlarda ölçü ve adede göre özel fiyat uygulanır.
